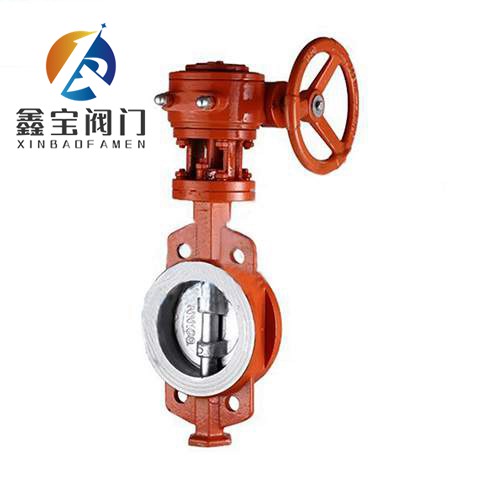

對夾式蝶閥的蝶闆安裝于管道的直徑方向。在蝶閥閥體圓柱形通道內，圓盤形蝶闆繞著軸線旋轉，旋轉角度爲0°-90°之間，可以起到流量調節的作用，當蝶闆旋轉到90°時，閥門達到 大開度。

對夾式蝶閥結構簡單、體積小、重量輕，隻由少數幾個零件組成。而且隻需旋轉90°即可快速啓閉，操作簡單，同時該閥門具有良好的流體控制特性。

對夾式蝶閥廣泛用于：化工、石化、冶煉、醫藥、食品等行業中SO2、蒸汽、空氣、煤氣、氨氣、CO2氣、油品、水、鹽水、堿液、海水、硝酸、鹽酸、硫酸、磷酸等介質的管路上作爲調節和截流裝置使用。

蝶閥又叫翻闆閥，是一種結構簡單的調節閥，可用于低壓管道介質的開關控制的蝶閥是指關閉件（閥瓣或蝶闆）爲圓盤，圍繞閥軸旋轉來達到開啓與關閉的一種閥，閥門可用于控制空氣、水、蒸汽、各種腐蝕性介質、泥漿、油品、液態金屬和放射性介質等各種類型流體的流動。在管道上主要起切斷和節流作用。蝶閥啓閉件是一個圓盤形的蝶闆，在閥體內繞其自身的軸線旋轉，從而達到啓閉或調節的目的。

結構特點:

1、蝶閥具有結構簡單、體積小、重量輕、材料耗用省，安裝尺寸小，開關迅速、90°往複回轉，驅動力矩小等特點，用于截斷、接通、調節管路中的介質，具有良好的流體控制特性和關閉密封性能。

2、蝶閥可以運送泥漿，在管道口積存液體 少。 低壓下，可以實現良好的密封。 調節性能好。

3、蝶闆的流線形設計，使流體阻力損失小，可謂是一種節能型産品。

4、閥桿爲通桿結構，經過調質處理，有良好的綜合力學性能和抗腐蝕性，抗擦傷性。蝶閥啓閉時閥桿隻作旋轉運動而不作升降運行，閥桿的填料不易破壞，密封可靠。與蝶闆錐銷固定，外伸端爲防沖出型設計，以免在閥桿與蝶闆連接處意外斷裂時閥桿崩出。

5、 連接方式有法蘭連接、對夾連接、對焊連接及凸耳對夾連接。

驅動形式有手動、蝸輪傳動、電動、 氣動、液動、電液聯動等執行機構，可實現遠距離控制和自動化操作。

優點:

1、啓閉方便迅速、省力、流體阻力小，可以經常操作。

2、結構簡單，外形尺寸小，結構長度短，體積小，重量輕，適用于大口徑的閥門。

3、可以運送泥漿，在管道口積存液體 少。

4、低壓下，可以實現良好的密封。

5、調節性能好。

6、全開時閥座通道 流通面積較大，流體阻力較小。

7、啓閉力矩較小，由于轉軸兩側蝶闆受介質作用基本相等，而産生轉矩的方向相反，因而啓閉較省力。

8、密封面材料一般采用橡膠、塑料、故低壓密封性能好。

9、安裝方便。

10、操作靈活省力，可選擇手動、電動、氣動、液壓方式。
